제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Haiwen
인증: ISO9001:2008
모델 번호: HW-8651
지불과 운송 용어
가격: $0.50 - $5.00/pieces
포장 세부 사항: 고객 요구 사항에 따르면, 플라스틱 백과 통 패키징의 사용
공급 능력: 100000개 부분 / 부분마다 달
타입: |
멤브레인 스위치 |
키 패드 버튼 재료: |
F200 PET |
크로스 레퍼런스: |
PET / PC |
색: |
팬톤 또는 RAL |
서비스 수명: |
> 1 million 번 |
작동 온도: |
-40 Ｃ ~ +80 Ｃ |
FPC 멤브레인 스위치: |
PC 또는 PET 재료 |
이끌립니다: |
내장됩니다 |
디자인: |
사용자 지정 크기, 색깔, 버튼 모양, 케이블 길이 |

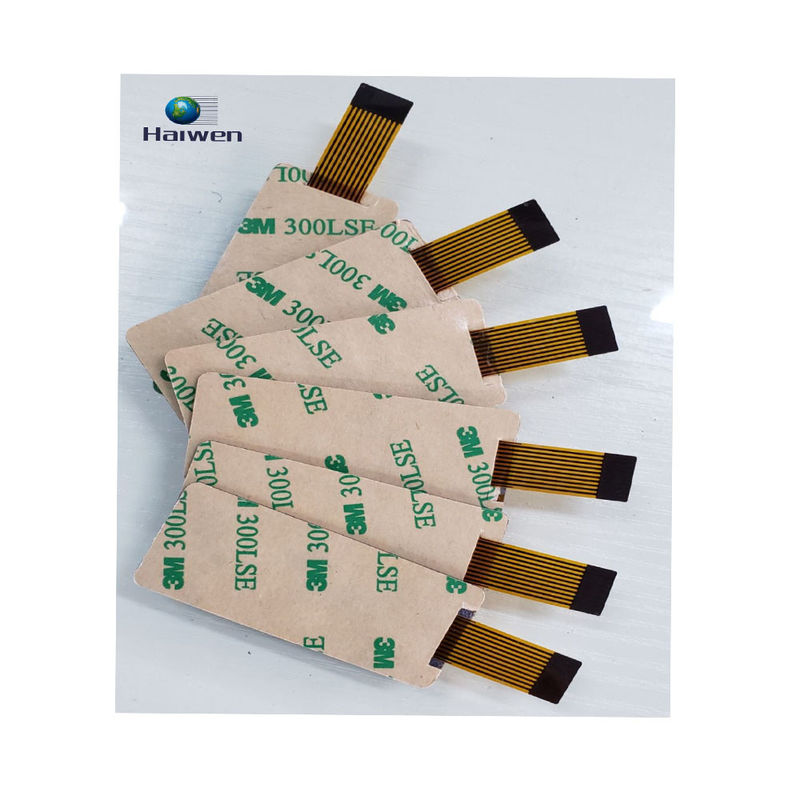

뒤쪽 접착제: |
3m |
회로: |
탄력적 FPC |
버튼: |
촉각으로 알 수 있고 평평하여 엠보싱 처리됩니다 비촉각 |
공항: |
센즈헨 |
타입: |
멤브레인 스위치 |
키 패드 버튼 재료: |
F200 PET |
크로스 레퍼런스: |
PET / PC |
색: |
팬톤 또는 RAL |
서비스 수명: |
> 1 million 번 |
작동 온도: |
-40 Ｃ ~ +80 Ｃ |
FPC 멤브레인 스위치: |
PC 또는 PET 재료 |
이끌립니다: |
내장됩니다 |
디자인: |
사용자 지정 크기, 색깔, 버튼 모양, 케이블 길이 |
뒤쪽 접착제: |
3m |
회로: |
탄력적 FPC |
버튼: |
촉각으로 알 수 있고 평평하여 엠보싱 처리됩니다 비촉각 |
공항: |
센즈헨 |
맞춘 PET 막 키패드 그래픽 오버레이 제품
스위치 접촉 회로로 만들어진 도전성 페이스트로 출력된 막 키패드 탄력적 폴리카보네이트 또는 폴리에스테르 필름은 접점 스위치입니다.
막 키패드는 전체 플랫이라는 유리한 입장에 있습니다, 얇은 형상, 품질, 작, 방진형, 좋, 좋은 물 저항이 반밀폐식 구조입니다. 또한, 색깔의 판넬 디자인과 큰 선택의 자유. 데스크탑 컴퓨터, 복사기, 팩스, 완구, 케케묵은 컴퓨터, 워드프로세서와 확장의 타지역의 응용의 포지티브 범위.
FPC 가요성 회로 층에 용접된 LED는 막 키패드로 제조합니다. 25 에버라이트 0805 LED 라이트는 키패드에 모인다고 메탈 돔이 얇은막에 키패드가 상위 회로 막을 제공한다고 덧붙였습니다. LED 기간은 엠보싱 처리되어야 합니다. 이러한 세부 사항의 모두는 구조 스테이블을 만들고 있습니다. F200 매트 PET을 사용하는 것 오버레이를 우아하게 보이게 합니다. LED 키패드는 넓게 좋은 촉각 감지 가능 버튼, 강력한 기능 때문에, 산업 제어 키패드로서 사용됩니다. 키패드는 버튼 아이콘, 색깔 기타 등등과 같은 고객의 디자인을 기반으로 맞춤화될 수 있습니다. 주인공들은 잘 인쇄 배선, 저저항과 기능입니다. 스트롱 펑션과 항목 HW-91206003은 방수 원 구조와 3M9495LE을 채택하면서, 화려한 LED로 용접될 수 있습니다. 그래서 키패드는 높은 공기 습도 환경에 적합합니다.
| 하이웬 멤브레인 스위치의 주요 기술적인 매개 변수 | |
| (1) 전기적 성질 | |
| 1, 동작 전압 : | ≤ 50VDC |
| 2, 사용 전류 : | ≤ 100mA |
| 3 콘택 저항 : | 0.5 ~ 5Ω 0.5 ~ 5Ω |
| 4 절연 저항 : | ≥ 100MΩ (100VDC) |
| 5, 기판 전압 : | 2kDVC |
| 6, 봄 시간 : | ≤ 6 부인 |
| 7, 고리 저항 : | 30Ω |
| 8, 절연 잉크 전압 : | 100VDC |
| (2) 역학적 성질 | |
| 1, 신뢰성, 서비스 수명 : | > 1 million 번 |
| 2, 닫힌 치환 : |
0.1 ~ 0.4 밀리미터 (어떤 접촉식으로 타건) 0.4 ~ 1.0 밀리미터 |
| 3, 힘에 대한 건강 표준 : | 280g 권력 |
| 4, 은이온 이동 : |
55 Ｃ, 습도 90%, 56에 몇 시간 후에, 10MΩ/50VDC 사이의 2차 라인 |
| 5, 은 온라인 어떤 산화, 어떤 음란 | |
| 6, 은 폭 |
≥ 0.3 밀리미터, 가장 작은 그 차의 0.3 밀리미터, 라인 에지 <1>더 라인 갭의<1> |
| 7, 핀 스페이싱 표준 | 2.54 밀리미터 |
| 8, Ｄ로, 반대 만곡을 이끄십시요 |
10 밀리미터 강철봉 라인 압력 롤러 80 끊임없이. |
| (3) 환경 성과 | |
| 1, 작동 온도 : | -40 Ｃ ~ +80 Ｃ |
| 2, 저장 온도 : | 95% ± 5%의 -40 Ｃ ~ +85 Ｃ 온도 |
| 3, 대기압 : | 86 ~ 106kDa |
| (4) 프린트 지수 | |
| 1, 프린트 크기 일탈 |
코드가 보인다는 것이 명확한 ± 0.15 밀리미터 나쁜 ≤ 0.1 밀리미터 모서리 |
| 2, 채색한 일탈 |
± 0.11 mm/100mm, 절연된 덮개 모두 은선부 잉크 |
| 결함이 없어서 쓰는 3, 어떤 잉크 분산 | |
| 4, 채색한 일탈은 많아야 2입니다 | |
| 5, 주름, 페인트 스트리핑을 가지고 있을 수 있습니다 | |
|
스크래치는 아니나, 6, 투명한 창 투명한 깨끗한, 균일 컬러와 음란 |
|
Q1 :공장 또는 거래 기업입니까?
한 : 싱다는 PCB / FPC / PCBA 제조 / 공장입니다. 우리는 6년간 PCB/PCBs 이사회를 안에 페셜아이즈.
Q2 :내가 제조해서 그것을 당신에게 보내면 내 PCB 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 PCB를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 :거버 파일 없이 PCB 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 PCB에서 클로닝시킬 수 있습니다.
Q4 :당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 서쪽 Union/ Paypal/ 유니스트림.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 제품을 수송하기 위한 우리 자신의 발송자를 가지고 있습니다 DHL, 업, 페덱스, TNT, EMS.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : PCB에 대해 : 1 PC
PCBA를 위해 : 1000 PC
Q7 : 당신의 주요 시장이 무엇입니까?
한 :유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
